一、概述

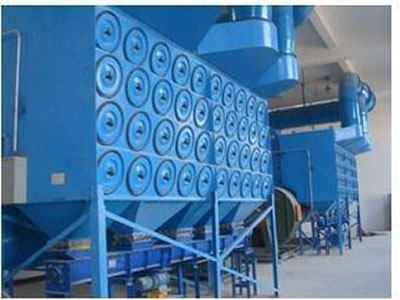

CTM型沉流式濾筒除塵器，是由本公司綜合國際上多種濾筒式除塵器，通過優化結構研制成功的。在同等過濾面積和處理風量的條件下，它的體積只有布袋除塵器的1/4，價格僅為布袋除塵器的80-90%。對于過濾大于1um的粉塵，效率可達99.99%， 接近零排放，由于它體積小、重量輕、耐腐蝕、抗粘性、抗靜電、效率高、管理簡單、維修方便、安裝靈活等優點，廣泛適用于非高溫的各種粉塵污染的場合，它將逐步成為布袋除塵器的換代產品。
二、濾筒
該除塵器的濾料采用高科技技術制成，對表面進行特殊處理，具有一定的剛性，濾料折疊成圓筒形， 最大限度地縮小了設備的體積。濾料表面光滑，呈疏水性，它不但對一般性粉塵有良好的過濾效果，還適用于一定濕度的氣體和粘性粉塵，克服了布袋除塵器粉塵結露堵塞布袋的問題。
濾筒在使用過程中，每過半年，打開蓋板將濾筒沿軸心旋轉180°，再過半年左右，將濾筒卸下，更換前后上下安裝位置，以改變?yōu)V料受灰部位。濾簡經過長期使用以后，如有油污，可以拆下來用水喉沖洗或洗滌劑洗，干燥后重復使用。拆卸時只要在箱外打開濾筒端蓋，即可順利抽出，實現了箱外換筒及檢修的清潔管理。濾筒常工作壽命為兩年。
三、設備規格
該除塵器的規格由濾簡排數及層數決定，每2列為1單元，1單元有2層(8筒)、3層(12筒)和4層(16筒)，當處理大風時，單元數可無限增加，并聯布置。從3單元起至8單元，只有3層和4層兩種規格。

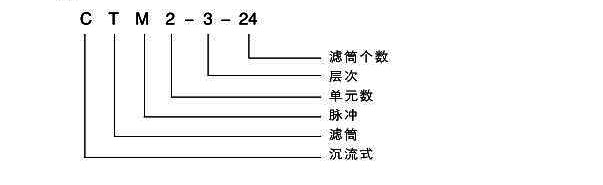

型號規格命名：
型號規格命名：
四、濃度及溫度
1、 該除塵器允許干燥粉塵入口濃度為20g/m³；粘性粉塵入口濃度為10g/m³；當超過此濃度時，建議在前級增設預除塵設備。
2、該除塵器適應最高溫為120°C，當超過此溫度時，需采取降溫措施。

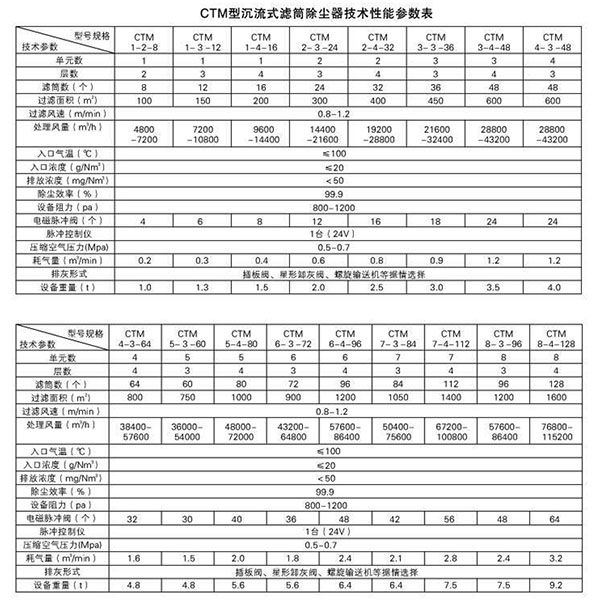

五、單個濾筒的各項參數
六、單個濾料筒過濾風速選取表
選取過濾風速的原則是粘性或高濃度粉塵選取較低過濾風速，干性或低濃度粉塵選取較高過濾風速。
七、清灰耗氣
該除塵器采用脈沖清灰，每2個濾筒為1組。配用1個G1"電磁脈沖閥，按時間順序或差壓清灰。清灰需要空氣壓力為0.5-0.7MPa，噴吹時間0.5MPa為0.2S/次， 0.7MPa為0.15S/次，耗氣量按每簡0.025m/min計算，即24個濾筒的耗氣量應為0.025 ( m' /min) x24=0.60 (m /min)。噴吹時間間隔根據現場實際進行調節, 一般一個脈沖周期約為2-4分鐘。

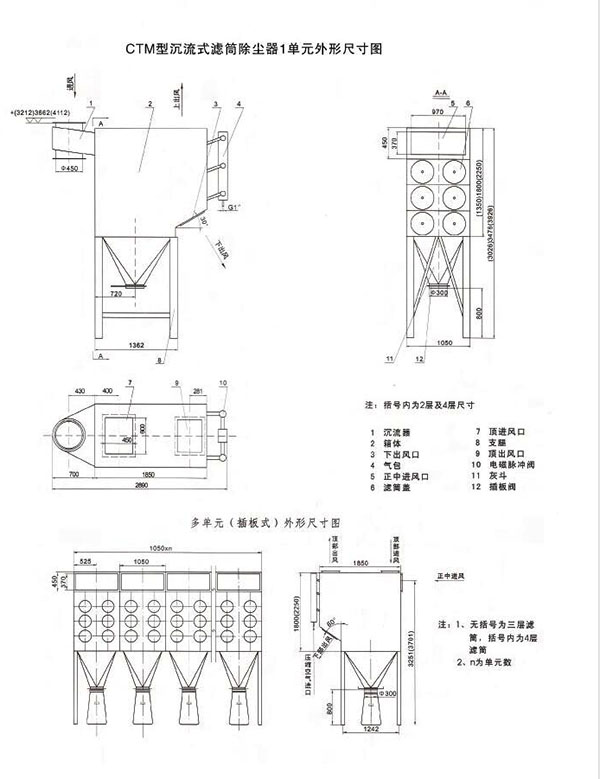

八、進風方式的選擇
(一)進風方式有三種:
1.設置沉流器，它不但使進風均勻，而且可以防止粗粒子粉坐直接沖擊濾料，該沉流器上下法蘭用蓋板封沒，上面法蘭用作進風，下面法蘭用于卸除粗顆?；覊m。
2.若去掉沉流器，即可以看到個內法蘭，用蓋板蓋沒，由用戶配置正中進風。
3.拆除頂部蓋板，(件9)可作為頂部進風口。

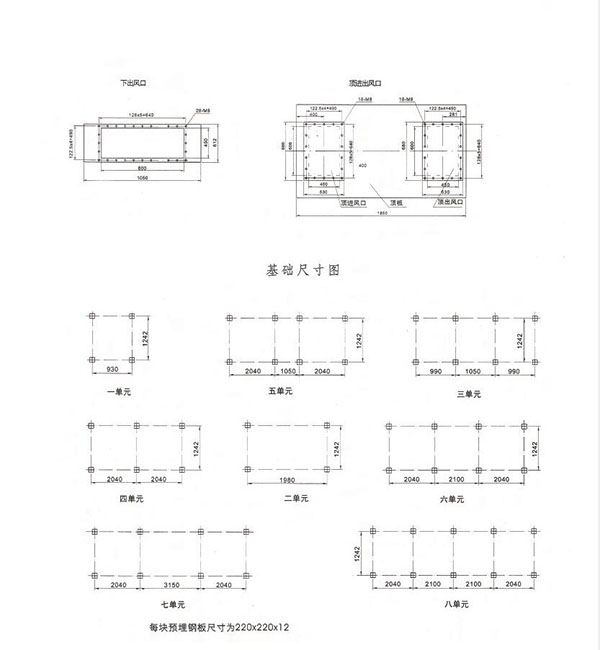

(二)出風方式有二種:
1.頂部蓋板，(件11)拆除此蓋，可作為頂出風，直聯引向風機，也可以制一個天圓地方(變徑管)，風機座落在天圓地方上，風機為水平出口，該設備若設置于室內，一般采用此方法。
2.下部斜面蓋板，( 件3)拆除此蓋，可作為下出風口，節省了管道，斜板上出風口尺寸與頂部相同。在安裝過程中，用戶可以直接在蓋板上制作矩形或圓形過渡管件。
當在特殊的環境中，也可以考慮從側面出風，當用戶作此考慮時，定貨時須向本公司說明。本公司據情另作設計。
當單元并聯時，其各單元均需設置進出風口管道與主進出風口管道聯接。

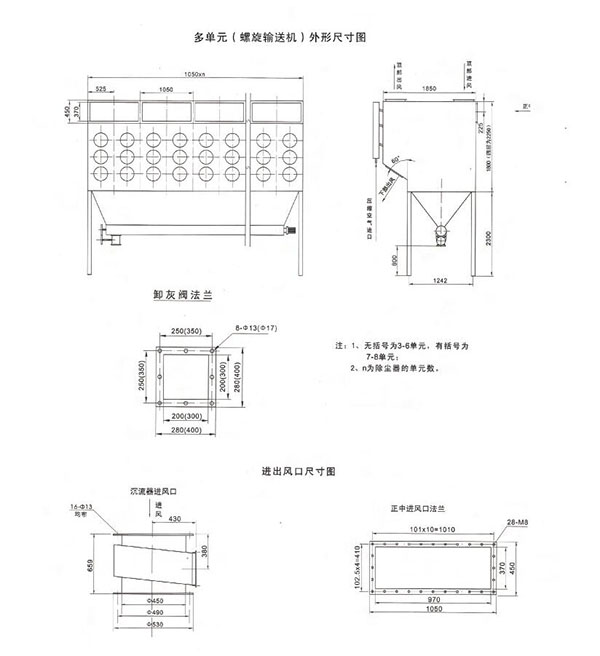

九、卸灰裝置
說明書上卸灰裝置繪制的是插板閥，每個灰斗容積0.45m,工人需定時放灰，如果連續放灰，可加設200 x200星形閥，多臺并聯可增設螺旋輸送機。
十、每臺產品出廠裝箱件數
一般按說明書上所示發貨(無平臺爬梯)。
如果平臺爬梯、星形卸灰閥、螺旋輸送機、空氣過濾器、差壓裝置、PLC或單片機控制器、風機、管道等須合同中說明，價格另議。
