一、概述

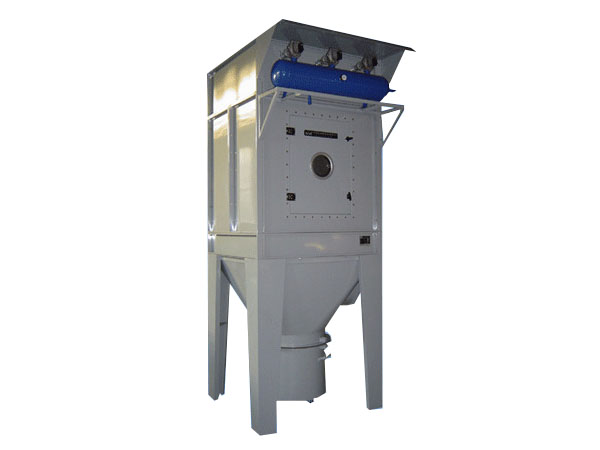

DMC型脈沖噴吹布袋式除塵器，是一種高效率經濟實用型的布袋除塵器，它有占地面積小、結構簡單、維護管理方便、能耗少、運轉平穩、故障率低、寬容度大、除塵效率高等優點。
二、結構
本設備組成部分有
1)凈氣室
由凈氣室殼體、氣包、電磁脈決煙、噴吹管、頂檢修門、出風口及頂護欄組成。
2)箱體
箱體除本身殼體外，上平面有花板，花板孔內配置濾袋及袋籠，袋籠上口配有文氏管(引射器)，箱體的一側配有進風隔道，端面配有進風口。進風口設置在中箱體2m高度范圍內，其自由度較大，有利于與進風管高度相對應。
3)灰斗
灰斗上口用法蘭與箱體下口法蘭聯接，下口配∅300手動插板閥， 代號為"A"式，翻板閥下面配灰罐，操作人員定期放灰，將灰罐儲存的灰運到指定地點；較大規格的， 既可多灰斗(A式)。也可采用螺旋輸送機加星型卸灰閥卸灰，代號為“S"
灰斗上口用法蘭與箱體下口法蘭聯接，下口配∅300手動插板閥， 代號為"A"式，翻板閥下面配灰罐，操作人員定期放灰，將灰罐儲存的灰運到指定地點；較大規格的， 既可多灰斗(A式)。也可采用螺旋輸送機加星型卸灰閥卸灰，代號為“S"

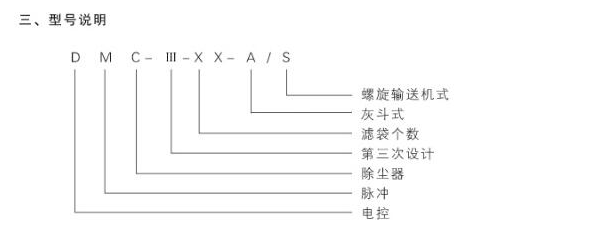

三、型號說明
4)其它
(1)設備控制系統采用PLC或CPU編程控制
(2)本設備配有工作爬梯、 頂護欄，在現場裝配。
四、工作原理
該除塵器主要改進處是將進出風口設置在箱體的兩個側面，在箱體內設置導流分布格柵板，形成旁側進風。當含塵氣體進入除塵器后，被格柵板阻擋，大部分氣體在導流格柵板作用下進入含塵過濾室及灰斗，較大顆粒失去慣性的能量，在自身重力作用下以及與壁板碰律后落入灰斗底部被捕集，起到初級除塵的作用，因而該除塵器允許入口濃度可高達500g/m³，不需要另行增加初級除塵器裝型，既減少了占地面積，又節約了投資費用。被初級處理的含塵氣體，進入過濾室，被濾袋過濾，經過濾的干凈氣體經過凈氣室排出。
五、其它設置
若在用戶要求時可增加如下設置
1、壓差顯示器，用于觀察除塵器的阻力變化情況。
2、有防爆要求的場合，可設置鋁膜或翻板式防爆門，配防靜電濾料，以防發生事故。
3、在高溫煙氣條件件下應據情配置耐高濕濾袋和溫度傳感儀及冷風閥。由電控柜控制。當溫度超過設定值時，自動打開冷風閥降溫，殼體需進行保溫處理
六、非標規格可根據用戶實際情況另行設計
